1.3 SAD Work Product 출력 과정
SAD (Software Architectural Design) 산출물을 출력하는 과정이다.
SWAD Diagram 생성 후 출력을 해야 Work Product에 이미지가 포함되어 생성된다.
1. SWAD 모델 열기
Diagram을 생성하고자 하는 SWAD 모델을 연다.
RapidAUTO Tray Icon에서 Manage Solution… 선택

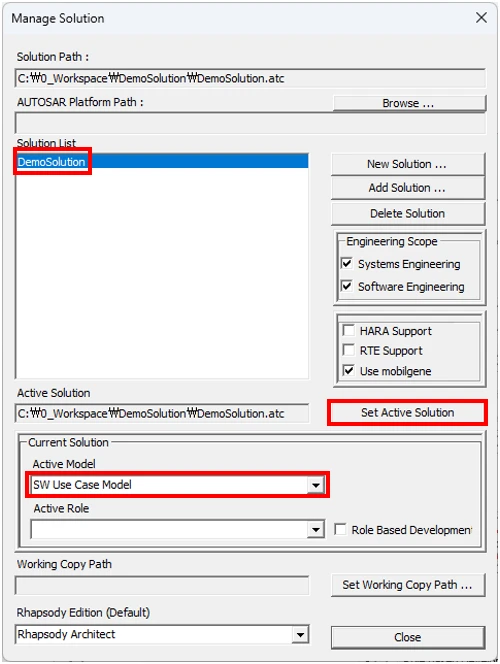

Manage Solution 창에서 열고자 하는 Solution을 선택
Active Model을 SW Use Case Model 선택
Set Active Solution 버튼을 눌러서 적용

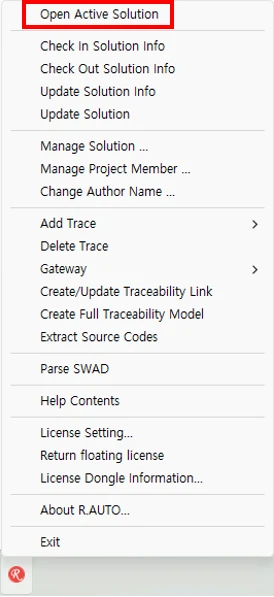

RapidAUTO Tray Icon에서 Open Active Solution 선택

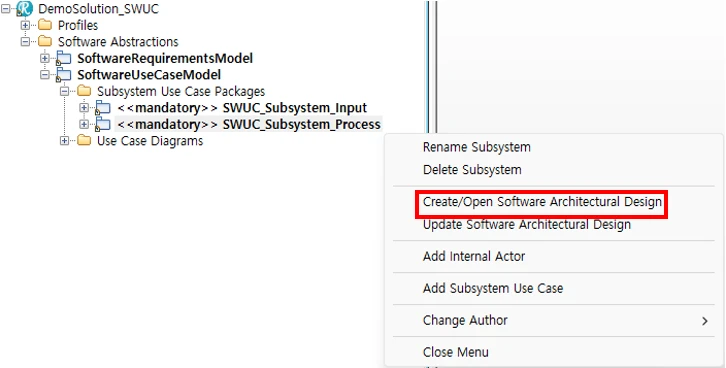

SWUC 모델에서 Diagram 생성을 원하는 SWAD 모델 Open
2. Work Product 생성 기능
Work Product의 경우 출력하고자 하는 SWAD 모델에서 SAD Diagram 자동 생성 과정을 통해 Diagram 생성 후 작업을 해야 Work Product에 이미지가 포함되어 생성된다.
SWAD 모델에서 Work Product를 출력한다.
Root 선택

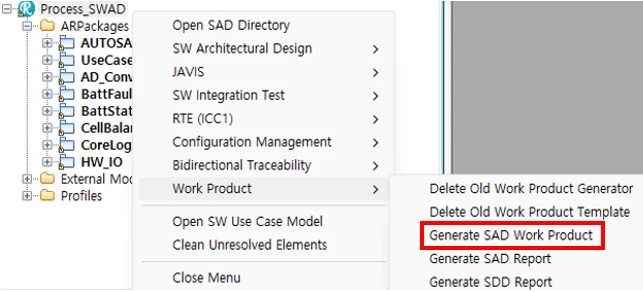

Context Menu에서 Work Product > Generate SAD Work Product 선택
<Solution Path>/<SolutionName>_WorkProduct/SWE.2 폴더 하위에 Diagram 이미지 저장

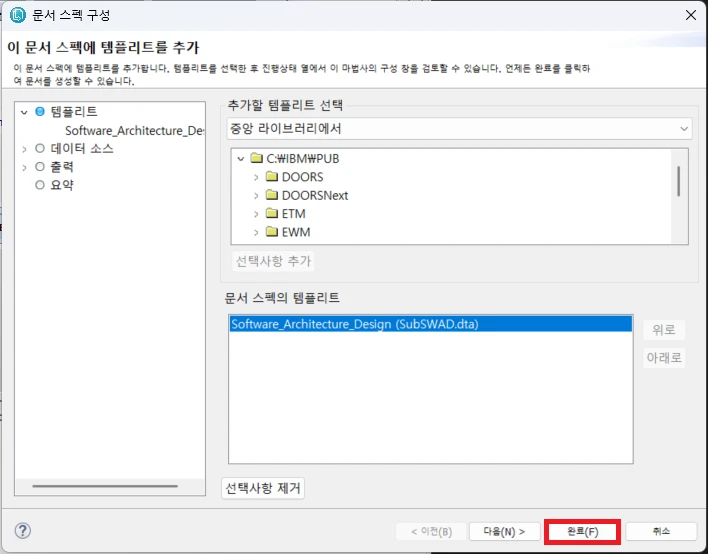

“문서 스펙 구성” 창이 뜨면 “완료” 버튼 클릭

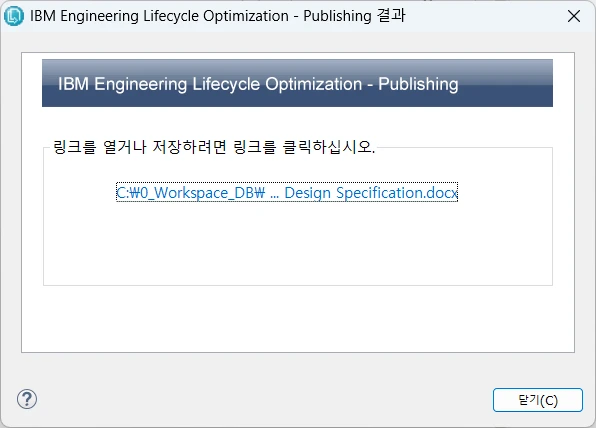

“Publishing 결과” 창에서 docx 생성 확인
3. Work Product 산출물 점검
Work Product는 <Solution Path>/<SolutionName>_SWAD/<SubsystemName>_SWAD/<SubsystemName>_SWAD_rpy 폴더 내에서 확인할 수 있다.

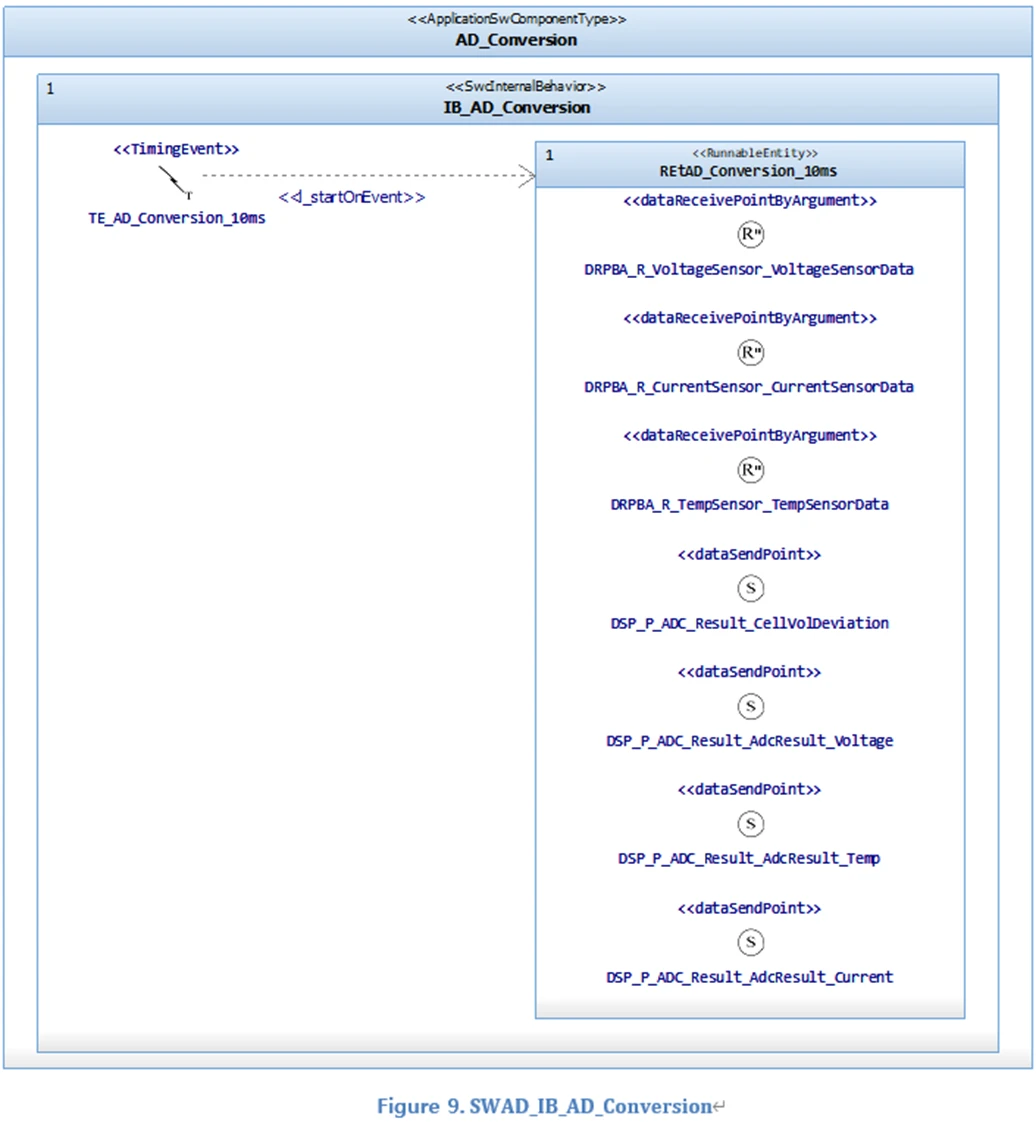

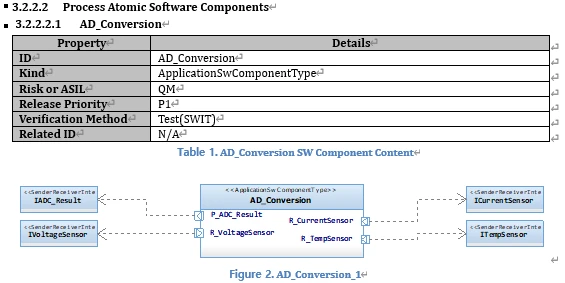

- Atomic SW Component Diagram
- Composition SW Component Diagram

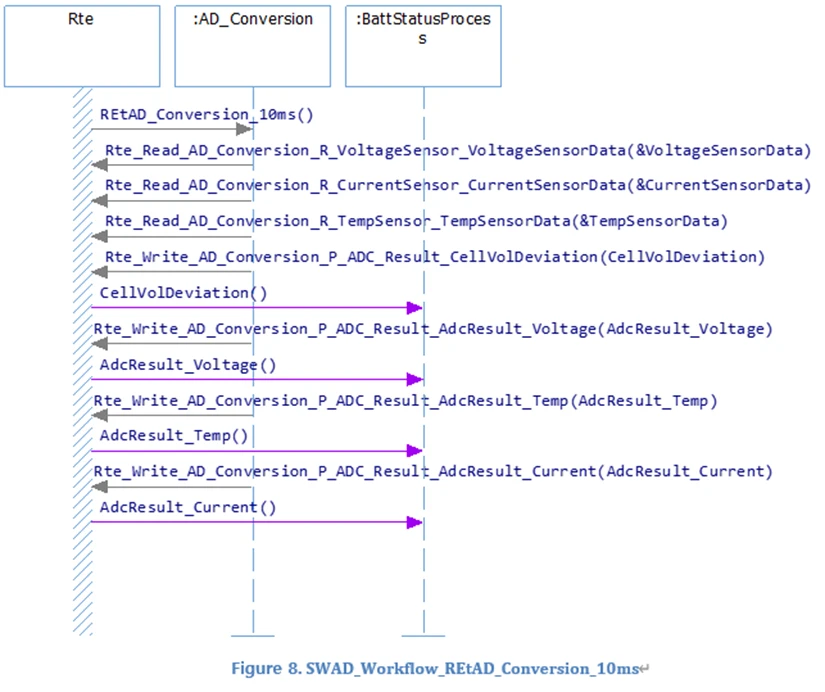

- Runnable Entity와 생성된 내용 비교
