Arxml Import

Table of contents

• SWAD에서 Arxml Import, Diagram 생성

SWAD에서 Arxml Import, Diagram 생성

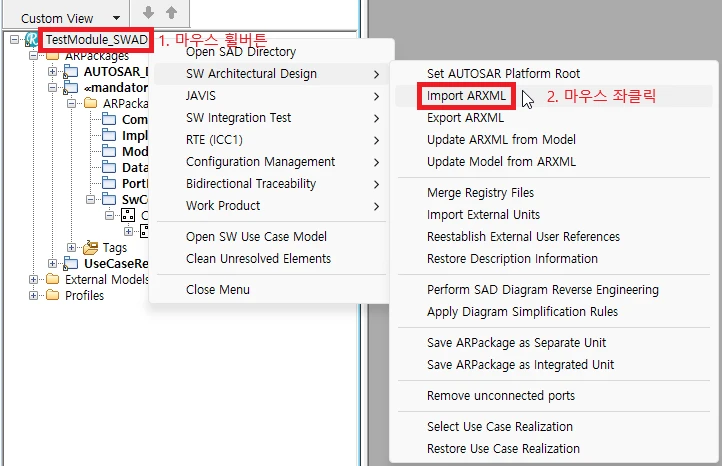

1. ‘<Subsystem Name>_SWAD’ 항목에서 마우스 휠클릭. ‘SW Architectural Design > Import ARXML’ 항목 클릭

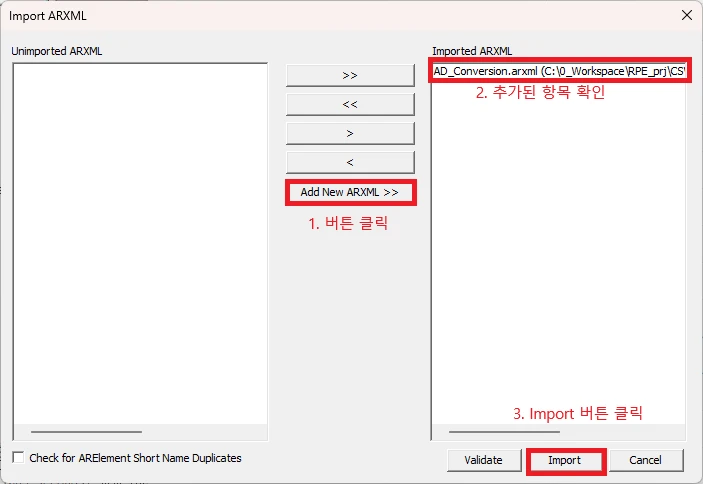

2. ‘Import ARXML’ 창에서 ‘Add New ARXML >>’ 버튼을 클릭해서 .arxml 파일 추가 후 ‘Import 진행’

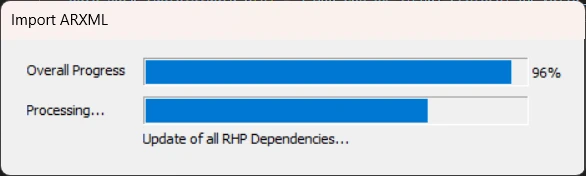

3. Import 작업 진행 대기



   💡

   하위 Log 창에서 [Missing Reference Information]은 AUTOSAR Hierarchy 또는 기타 권장 옵션을 사용하지 않아서 발생하는 Warning 로그입니다.
   [Unreferencable Element]는 Import된 Arxml 구조에서 해당 Path를 찾을 수 없는 경우 발생합니다.

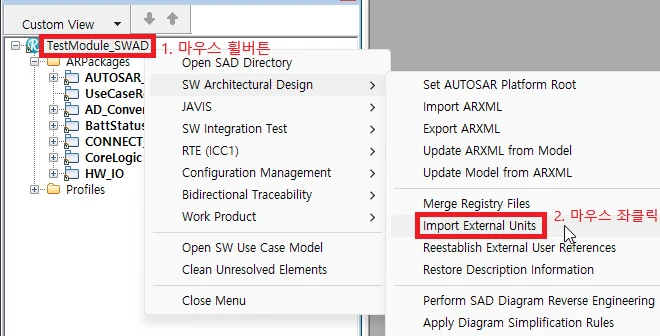

4. [Unreferencable Element]가 공통된 .arxml인 경우. System_SWAD에서 Arxml Import를 진행 후 다시 Subsystem_SWAD로 돌아와서 ‘Import External Units’ 기능 실행



5. ExtrenalUser 항목에 정상적으로 정보가 추가된 것을 확인

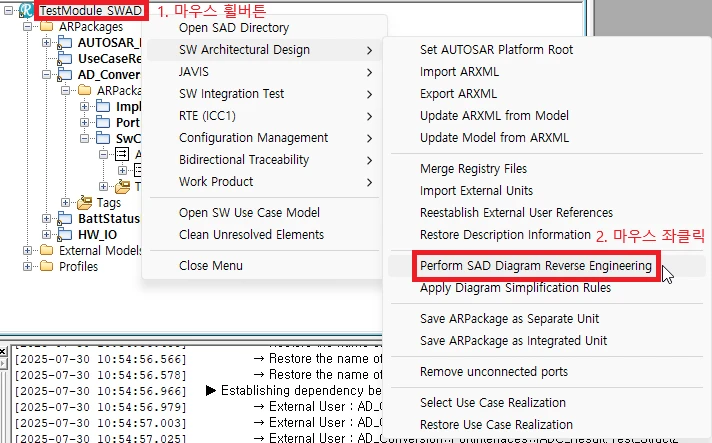

6. ‘<Subsystem Name>_SWAD’ 항목에서 마우스 휠클릭. ‘SW Architectural Design > Perform SAD Diagram Reverse Engineering’ 항목 클릭. Component Diagram, Seqeunce Diagram, Internal Behavior Diagram, VOPC Diagram 생성

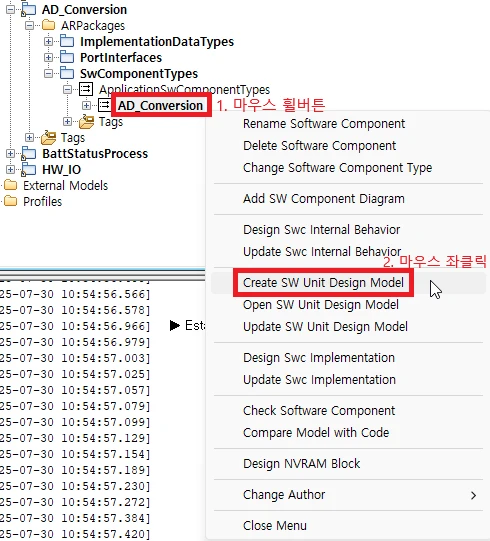

7. SwComponent에 해당하는 트리 항목에서 마우스 휠버튼 클릭. ‘Create SW Unit Design Model’ 항목 클릭 (SWUD)



---
