SWUD Diagram 설명

Table of contents

• 1. SWUD Diagram 3종
• 2. Diagram 위치 및 예시
• 3. Tool Tip

1. SWUD Diagram 3종

• SWUD에서 RapidAUTO는 3종의 Diagram 자동 생성을 지원합니다.

  💡

  • Activity Diagram: 소스 코드에서 동작하는 함수 내부 동작 관계

  • Class Diagram: 소스 코드(Component)내부 .h파일 Include 관계

  • Sequence Diagram: Runnable Entity 함수의 동작 순서도

2. Diagram 위치 및 예시

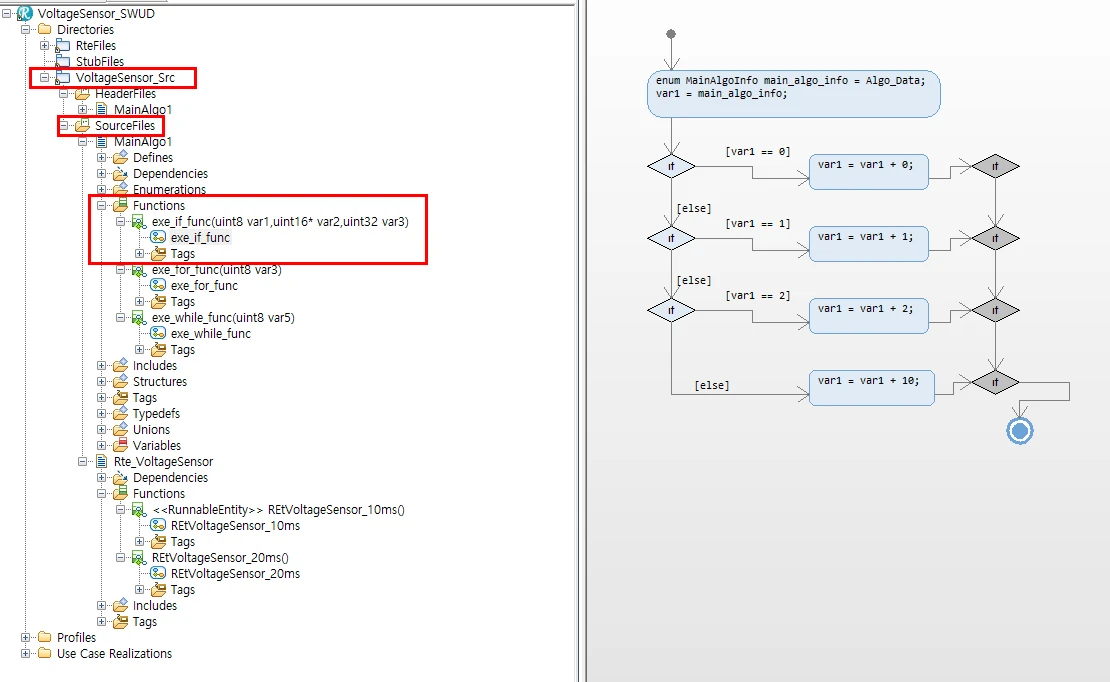

• Activity Diagram

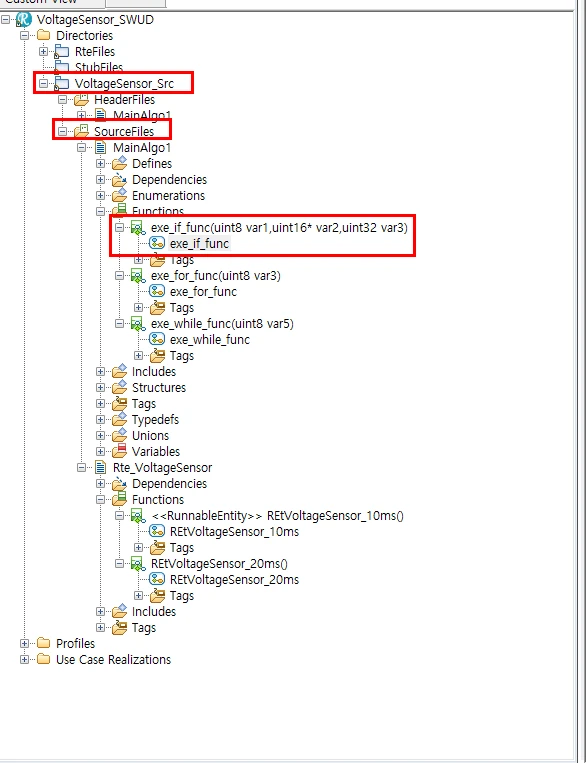

  • 위치는 <Component명>_Src Package 하위 SourceFiles 하위 Functions 하위에 생성됩니다.



  • ActivityDiagram은 SourceFiles하위 모든 Function에 대해서 생성되는 Diagram으로, Function 내부 동작을 보여주는 Diagram 입니다.

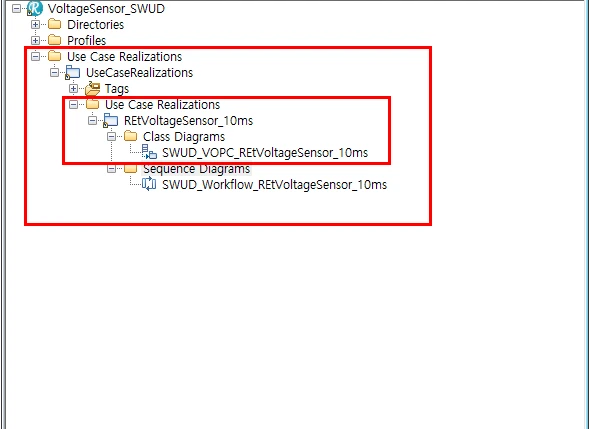

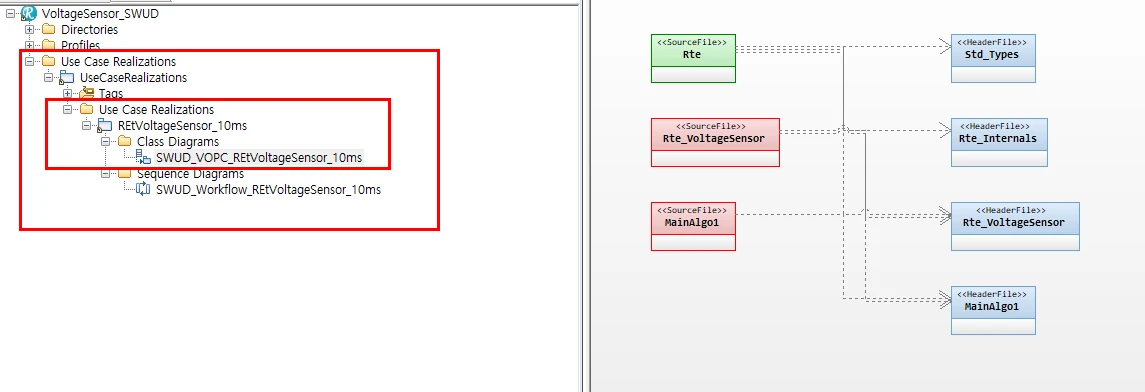

• Class Diagram

  • 위치는 SWUD 모델 브라우저 최하단 ‘Use Case Realizations’ 하위 Class Diagrams 하위에 생성됩니다.



  • Class Diagram은 .c파일과 .h 파일 간의 Include 관계를 보여주는 Diagram입니다.

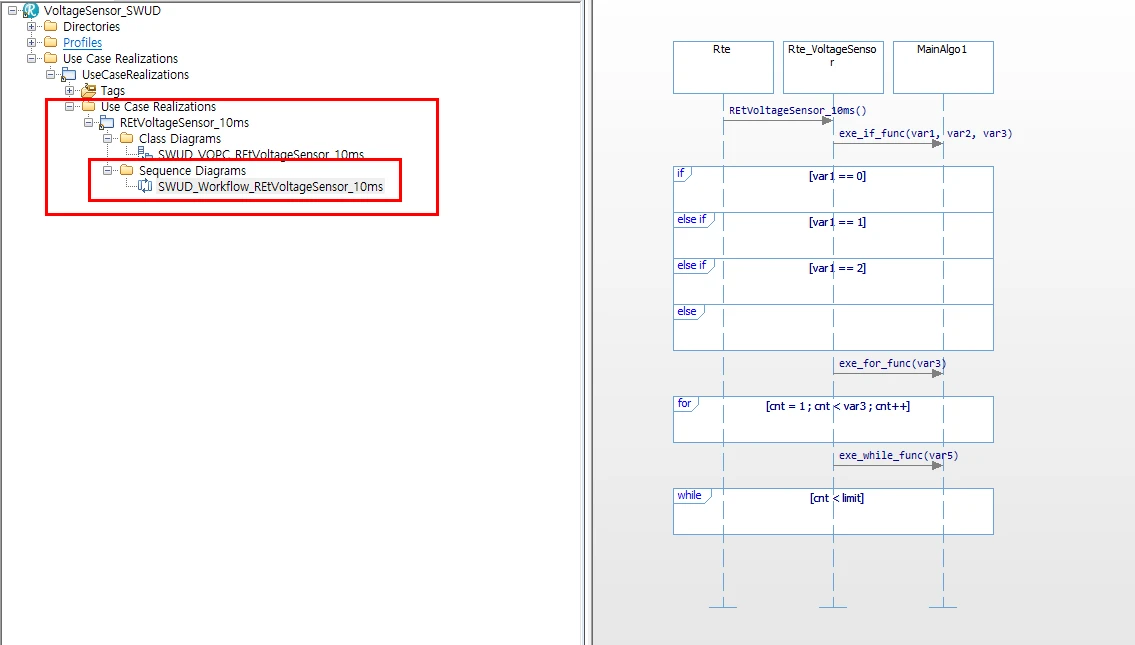

• Sequence Diagram

  • 위치는 SWUD 모델 브라우저 최하단 ‘Use Case Realizations’ 하위 Sequence Diagrams하위에 생성됩니다.



  • Sequence Diagram은 Runnable Entity함수 내부 바디의 동작 순서를 보여주는 Diagram입니다.



3. Tool Tip

🛠️

• Ctrl + L : 모델에서 Diaram이나 Port등 인자를 클릭 후 ‘Ctrl + L’ 입력 하면 브라우저의 해당 위치로 이동한다.

• Ctrl + F : 찾기위한 인자의 이름을 ‘Ctrl + F’를 통해 검색하면 브라우저의 해당 위치를 찾을 수 있다.

---
