Subsystem 생성

Table of contents

• System, Subsystem SWAD 생성 과정

System, Subsystem SWAD 생성 과정

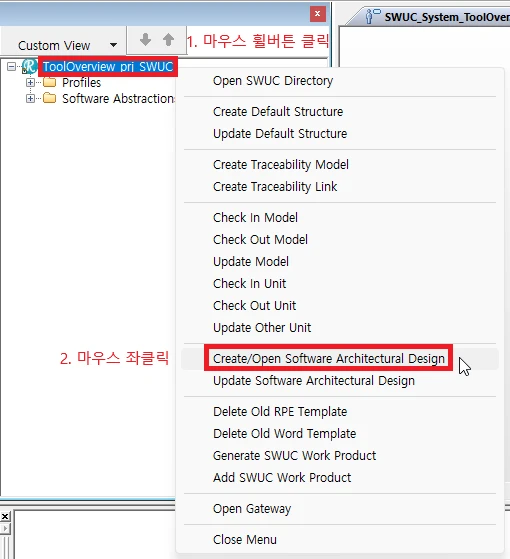

1. ‘Use Case Model’을 열고 사이드 트리뷰에서 ‘<Project Name>_SWUC’를 마우스 휠버튼 클릭. ‘Create/Open Software Architectural Design’ 항목 클릭 (SWAD)



2. ‘Software Architectural Design Creation Details’ 항목에서 Solution Structure를 ‘System with Subsystems’로 설정하고 OK 버튼 클릭

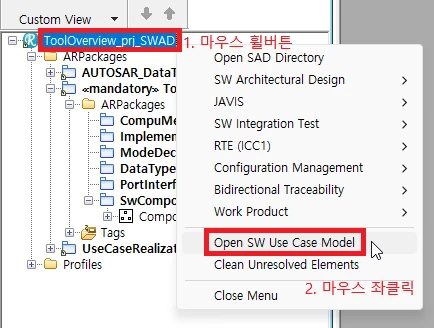

3. System_SWAD가 생성되며, 다시 SWUC로 돌아가서 Subsystem 설계 진행. ‘<Project Name>_SWAD’를 마우스 휠버튼 클릭. ‘Open SW Use Case Model’ 항목 클릭 (SWUC)

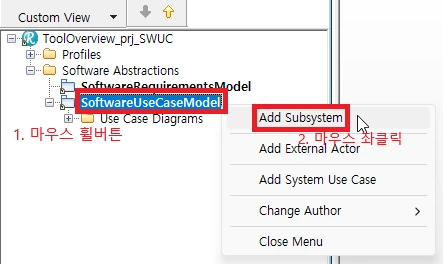

4. ‘Software Abstractions’ 트리 하위에서 ‘SoftwareUseCaseModel’ 항목 마우스 휠버튼. ‘Add Subsystem’ 항목 클릭

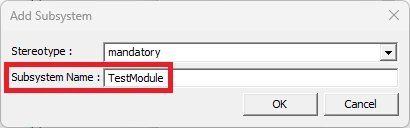

5. ‘Subsystem Name’ 입력 후 OK 버튼 클릭

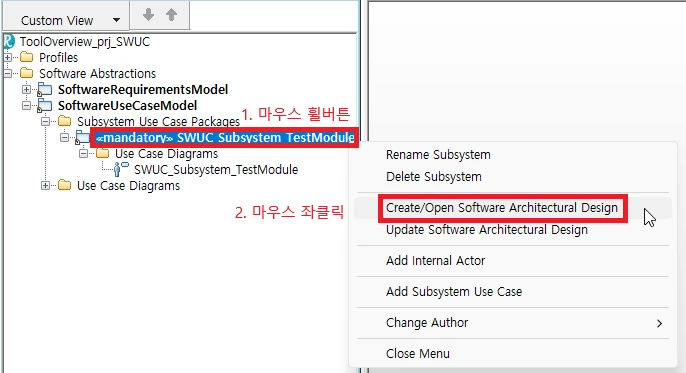

6. ‘《mandatory》SWUC_Subsystem_<name>’ 항목을 마우스 휠클릭. ‘Create/Open Solution Architectural Design’ 항목 클릭 (SWAD)



---
