Code Reverse 기능

Table of contents

• SWUD에서 Code Generate, Reverse 및 Diagram 생성

SWUD에서 Code Generate, Reverse 및 Diagram 생성

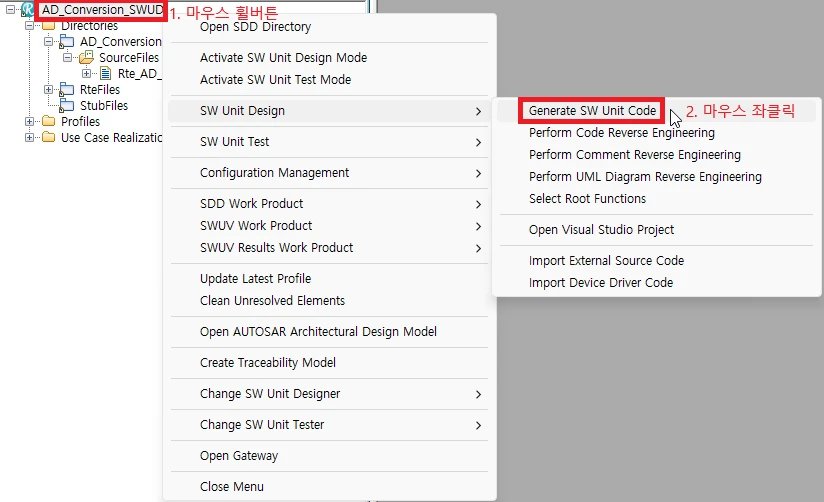

1. ‘<Component Name>_SWUD’ 항목에서 마우스 휠버튼 클릭. ‘SW Unit Design > Generate SW Unit Code’ 항목 클릭 후 코드 생성 대기

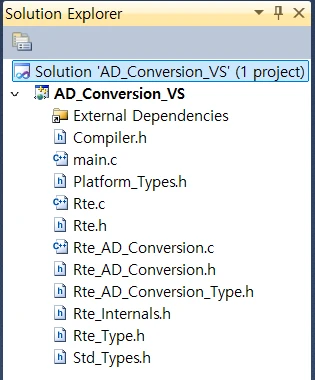

2. Visual Studio가 켜지고 생성된 코드 확인.

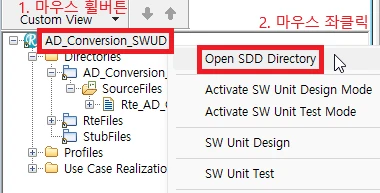

3. ‘<Component Name>_SWUD’ 항목에서 마우스 휠버튼 클릭. ‘Open SDD Directory’로 RapidAUTO SWUD 솔루션 폴더 열기

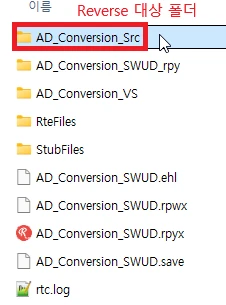

4. ‘<Component_Name>_Src’ 폴더에 있는 .c 파일을 삭제하고 Reverse 대상 코드를 옮기기

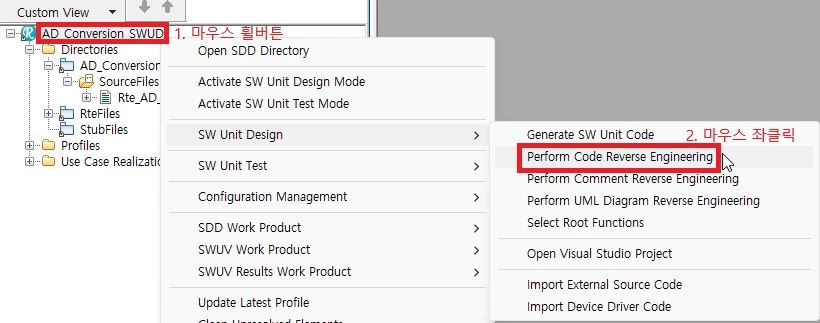

5. ‘<Component Name>_SWUD’ 항목에서 마우스 휠버튼 클릭. ‘SW Unit Design > Perform Code Reverse Engineering’ 항목 클릭 후 코드 모델링 대기

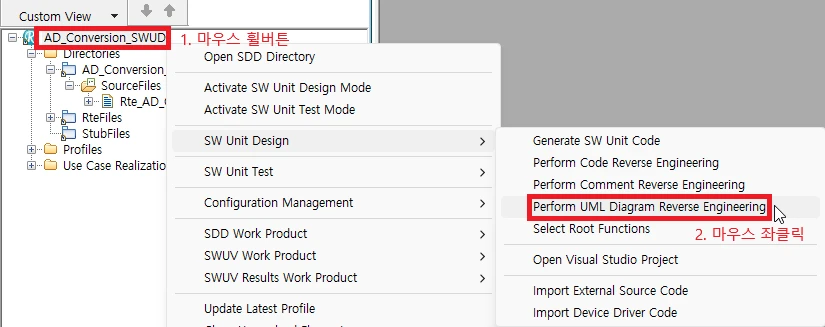

6. ‘<Component Name>_SWUD’ 항목에서 마우스 휠버튼 클릭. ‘SW Unit Design > Perform Code Reverse Engineering’ 항목 클릭 후 Diagram 생성 대기



7. Include 관련된 내용은 RapidAUTO Solution 폴더 하위에 <Solution Name>_REQ에 정의. Include.atc, Define.atc 파일로 구성

   • Include.atc

       [Include]
       1=C:\IBM\0_Workspace\inc
       2=D:\WorkDirectories\Project\inc


   • Define.atc

       [Define]
       1=DEBUG
       2=ENABLE_OPTION=1


---
